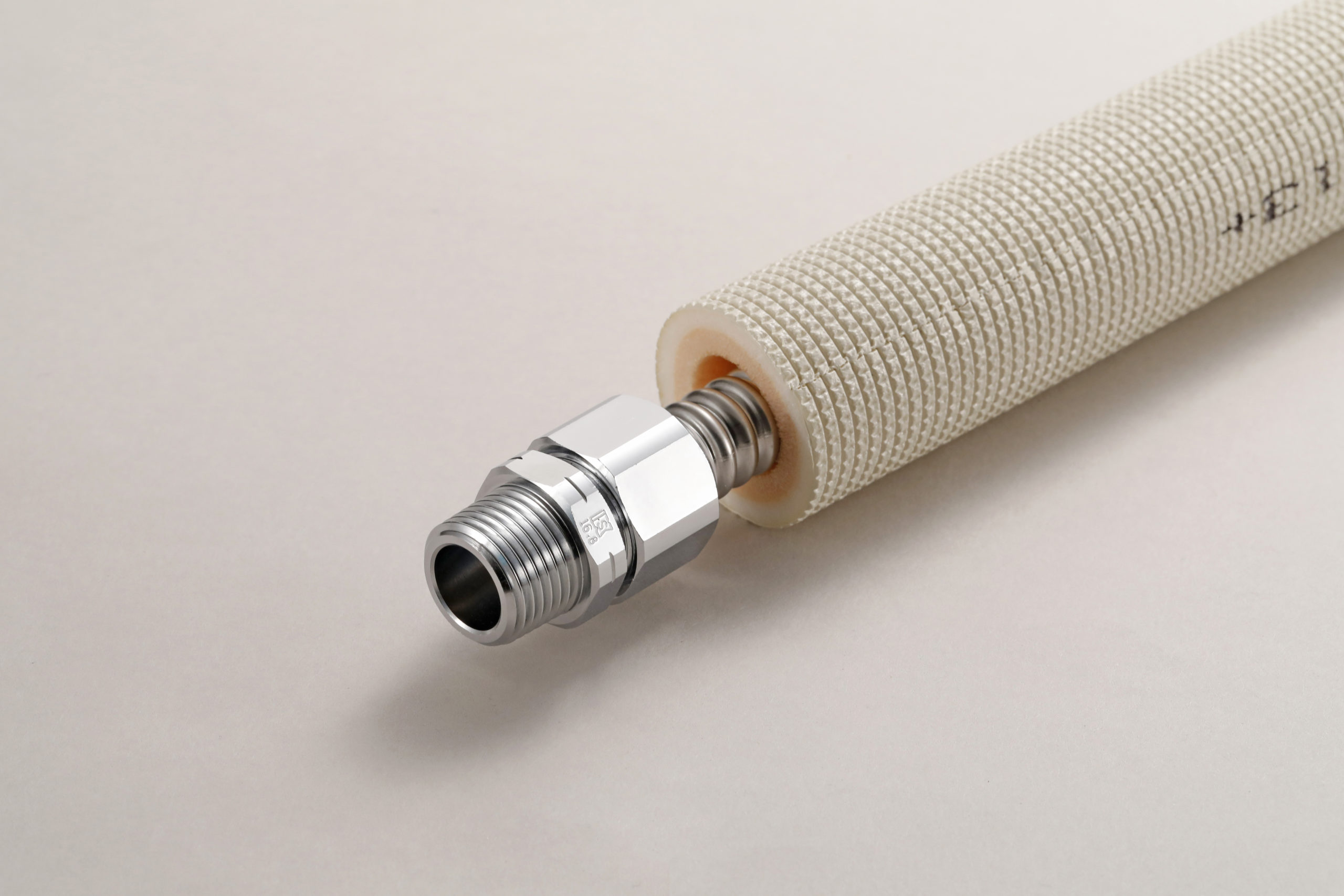

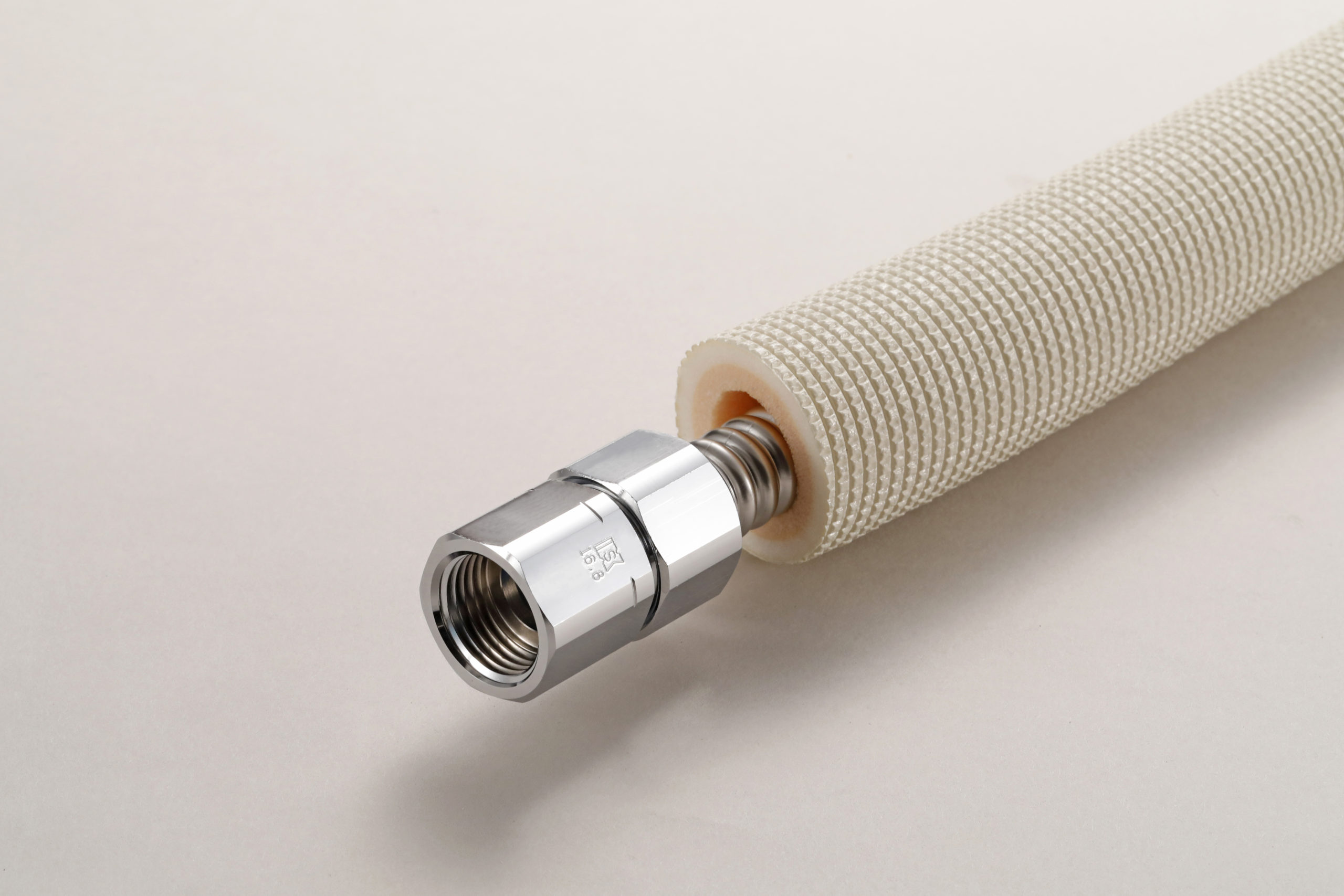

カンタンフレキ

電気温水器・ボイラー・ソーラー・ガス給湯器・浄水器・仮設配管・ファンコイルなど、フレキをカットしてセッティングするだけで使用できます。
高耐候性/高耐熱性 保温材を使用した被覆付巻フレキです。屋内へ引き込んだあとも、結露防止対策になります。
実用新案登録第3107885号
商標登録第5137828号

価格
▼10mm被覆付
 SBFS-1610  ¥14,000
 SBFS-1625  ¥38,000
 SBFS-16810   ¥16,000
 SBFS-2010  ¥27,000
 SBFS-2010L   ¥29,000

▼20mm被覆付
 SBFS-1610-20T   オープン価格
 SBFS-16810-20T オープン価格
 SBFS-2010-20T   オープン価格
 SBFS-2010L-20T オープン価格

関連資料

製品紹介

◆設置例



◆特長

給水・給湯・冷房・暖房にお使いいただけます

最高使用温度100℃

◆仕様

10mm被覆付

品番 SBFS-1610 SBFS-1625 SBFS-16810 SBFS-2010 SBFS-2010L
呼び径ΦD 16 16 16.8 20 20
フレキ材質 SUS304 SUS304 SUS316L SUS304 SUS316L
Φd 13.0 13.0 13.8 16.4 16.4
P 5.0 5.0 5.0 5.8 5.8
最小曲げ半径 40 40 40 50 50
t
被覆厚
10 10 10 10 10
長さ(m/巻) 10 25 10 10 10
価格
(円/巻)
14,000 38,000 16,000 27,000 29,000



20mm被覆付

品番 SBFS-1610-20T SBFS-16810-20T SBFS-2010-20T SBFS-2010L-20T
呼び径ΦD 16 16.8 20 20
フレキ材質 SUS304 SUS316L SUS304 SUS316L
Φd 13.0 13.8 16.4 16.4
P 5.0 5.0 5.8 5.8
最小曲げ半径 40 40 50 50
t
被覆厚
20 20 20 20
長さ(m/巻) 10 10 10 10
価格
(円/巻)
オープン オープン オープン オープン



本体及び部品性能

部品名 ① フリーチューブ ② フレキ保温材 ③ カンタンジョイント金具 ④ シリコンシールパッキン ⑤ シリコンOリング ⑥ Oリング押さえ
材質 ステンレス(SUS304/SUS316L) 電子架橋ポリプロピレン 黄銅クロ-ムメッキ シリコンゴム シリコンゴム ナイロン66
耐熱 100℃ 120℃ 100℃ 100℃ 100℃ 100℃
耐圧 1.75MPa 1.75MPa

部品

最高使用温度

250℃ 120℃ 150℃ 150℃ 120℃ 120℃
備 考 10m/m・20m/m保温付 架橋PP 10m/m・ 20m/m C3604BD Si Si
